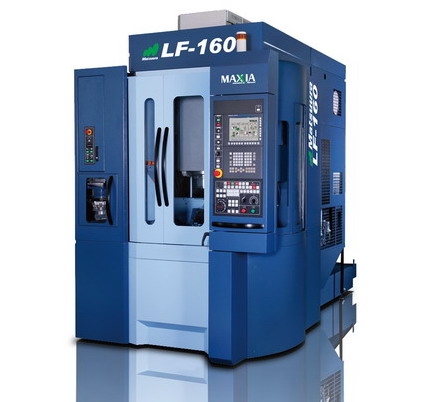

LF 160

- A piac-specifikus termékek számára kifejlesztett ultra-precíziós megmunkálógép a szerszámgyártás vagy optikai alkatrészek gyártására.
- A főorsó végén minimális a dinamikus ütés, a mért érték a nagy felbontású skálán : 0.0001 mm.
- Rendkívüli geometriai pontosság és felületi érdesség érhető el.
- Főorsó fordulat: 46,000 min-1 (BT30, vagy HSK-E40 főorsókúppal)
- Előtolási értékek: 35,000 mm/min minden tengelyen
- Gyorsjárat: 90.000 mm/min miden tengelyen
- Intelligens ütközés elleni védelem alapkivitelben
- Nagy felbontású mérőléc ( 10 nm ) mindhárom tengelyen
- Felügyelet nélküli üzemmód lehetőség kiépítése

Műszaki adatok

Prospektus:

Download

Géptípus	LF - 160
Max. munkadarab méret ( mm )	Φ160 x 230
Max. munkadarab méret ( mm )	Φ160 x 200
Max. munkadarab súly ( kg )	20
Mozgástartomány - ( X / Y / Z ) ( mm )	500 / 250 / 300
Mozgástartomány - ( B / C ) ( ° )	-125° ~ +125° / 360°
Felfogó felület ( mm )	Φ100
Felfogó felület ( mm )	Φ112

Főorsó fordulat ( 1/min)	46.000 : BT30

Gyorsjárat - ( X / Y / Z ) ( m/min )	90
Gyorsjárat - ( B ) ( 1/min )	100
Gyorsjárat - ( C ) ( 1/min )	200

Szerszámhelyek száma	10 : BT30 / HSK-E40
	30 , 50 : HSK-E40
	128 ~ 338 : HSK-E40

Paletták száma	fix asztal
	2 , 42 , 91

CNC vezérlő
