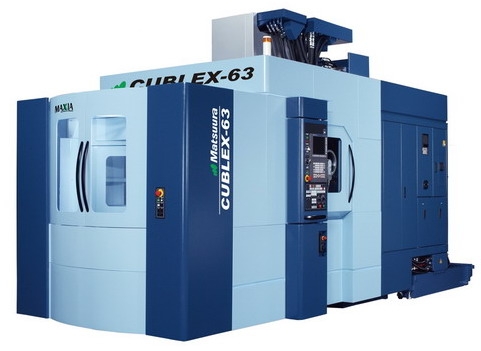

CUBLEX 63

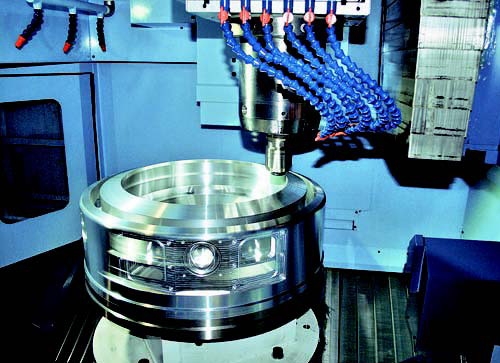

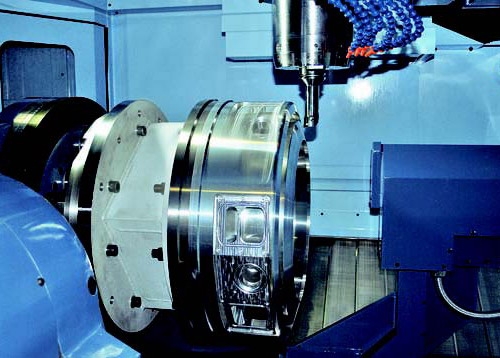

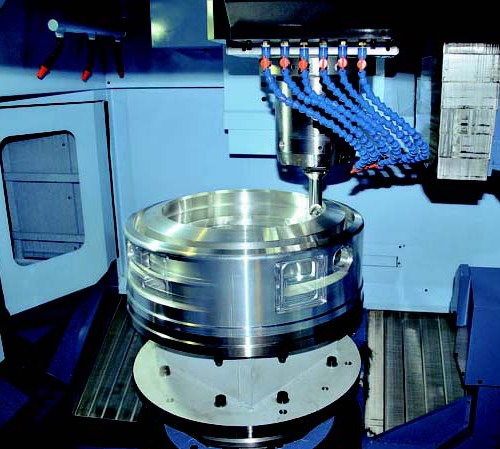

- Marási-, esztergálási- és köszörülési funkciókat sikeresen integrálták a MATSUURA öt-tengelyes megmunkáló központjában.

- Azáltal, hogy javítja az integrációs folyamatot az új megmunkáló központ generáció képes tovább csökkenteni az egy munkadarabra jutó megmunkálási költséget, a bonyolult, összetett és pontos alkatrészek esetén.

- A megcélzott iparágak, az általános mérnöki, a repülőgép-és az orvosi eszközgyártás területe volt, ahol az esztergálási folyamat után leggyakrabban köszörülési és marási folyamatok következnek..

- A legtöbb kombinált gépet (amit marási – esztergálási feladatra terveztek) eszterga alapon terveztek, miközben a megmunkálás 70%-a marási feladat. Ebben az esetben a marási pontosság és teljesítmény jóval alacsonyabb, mint egy külön megmunkáló központon.

- MATSUURA a CUBLEX-63-t - öt-tengelyes megmunkáló központ alapon fejlesztette ki.

- Maximális munkadarab méret és tömeg: ø 630 mm és 350 kg.

- A B-tengelyen marás üzemmódban a maximális sebesség: 200 min¹, az eszterga és köszörű üzemmódban a maximális fordulatszám 1.300 min¹, valamint a maximális teljesítmény 14,5 kW.

Műszaki adatok

Prospektus:

Download

Géptípus	CUBLEX 63
Max. munkadarab méret ( mm )	Φ630 x 450
Max. munkadarab súly ( kg )	350
Mozgástartomány - ( X / Y / Z ) ( mm )	760 / 845 / 660

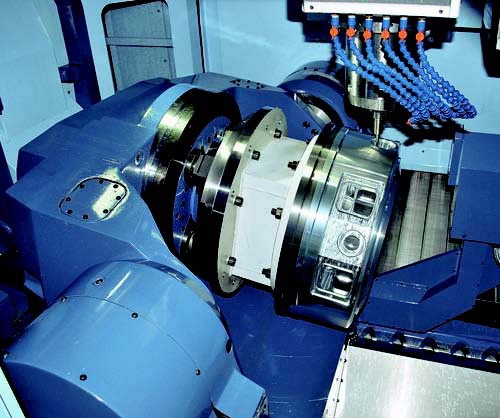

Mozgástartomány - ( B / C ) ( ° )	- 120° ~ +30° / 360°
Felfogó felület ( mm )	Φ500
Főorsó fordulat ( 1/min)
HSK A 63W	12.000
HSK A 63W	20.000
HSK A100W	10.000

Gyorsjárat - ( X / Y / Z ) ( m/min )	60
Gyorsjárat - ( B ) ( 1/min )	25
Gyorsjárat - ( C ) ( 1/min )	200 ( marásnál )
Gyorsjárat - ( C ) ( 1/min )	1.300 (esztergálás,köszörülés)
Szerszámhelyek száma
HSK A 63W	51
HSK A 63W	80 ~ 520
HSK A 100W	60, 120, 150, 180, 210, 240
Paletták száma	2
	6
torony rendszerű	18
Linearis rendszerű	17 ~
CNC vezérlő	Matsuura G-Tech 840Di
