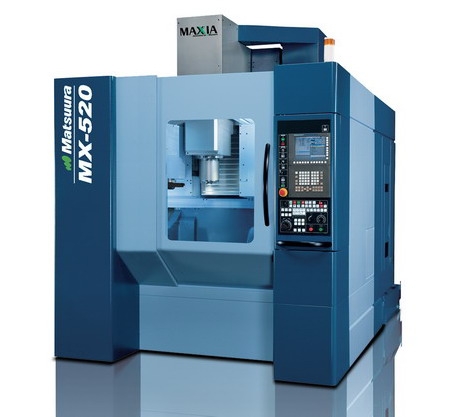

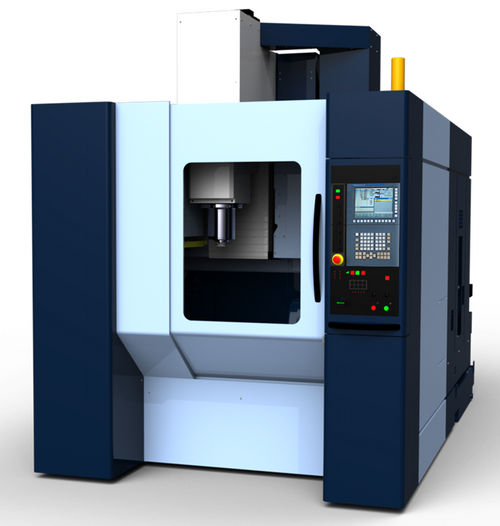

MX-520
Az „MX-520” gépre jellemzőek az alábbi előnyös műszaki megoldások:
- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas, amit az 5-tengelyes megmunkálási képesség tesz lehetővé. Ennek révén egyszeri felfogással elkészülhetnek bonyolult munkadarabok, ezért elmaradnak a többszöri felfogásból adódó hibalehetőségek (különböző felfogó készülékek hibái, többszöri beállítások pontatlanságai) és javul a megmunkálás pontossága.
- Csökken a készülék költség is.

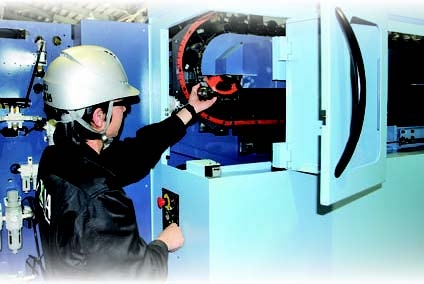

- Könnyű gép kiszolgálás: a burkolat széles (805 mm) kezelőoldali nyílása, az asztal közepének a kezelőhöz való közelsége (385 mm) és a munkadarab/készülék daruzása ( a munkatér burkolat teteje nyitható!) igen kényelmes kezelést tesz lehetővé.

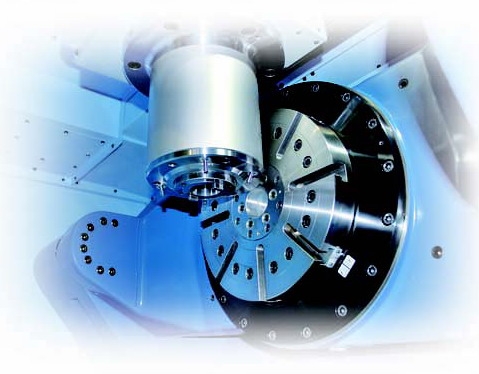

- Kivételes üzembiztonság. Az orsóház és az asztalt hordozó bölcső konstrukciója minimálisra csökkenti az esetleges hibákból származó ütközés lehetőségét.

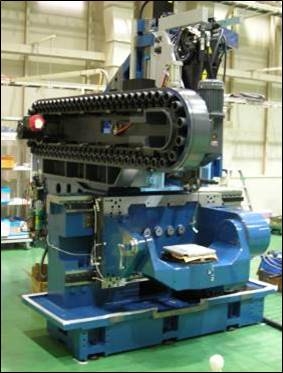

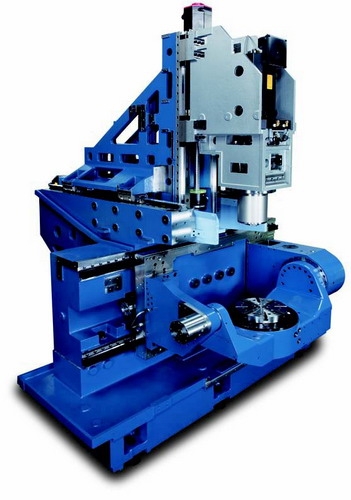

- A melegedés okozta deformáció hatásának kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja, a hő-stabilitás érdekében a rendkívül merev, különleges minőségű öntöttvasból készülő függőleges állvány szimmetrikus kialakítású. Elektronikus orsó hőtágulás kompenzálás. A forgó/billenő tengelyeknél már alapkivitelben is közvetlen mérőrendszert alkalmaznak; a lineáris tengelyeknél különleges pontossági igény esetén opcióként üveg mérőlécek szállíthatók. Ezért a gép kiemelkedő pontossága révén a legmagasabb minőségi igényeket is kielégíti, az igényes megmunkálást kívánó szakterületeken (finommechanika-műszergyártás, orvostechnika, repülőgép-és űripar, stb.) javasoljuk leginkább alkalmazását.

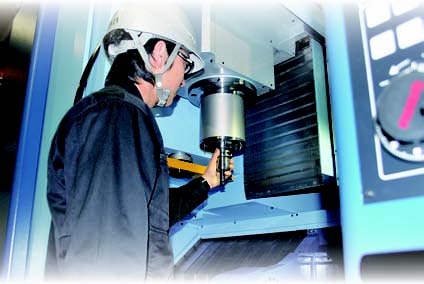

- Matsuura a nagy sebességű főorsók területén egyike a világ vezető gyártóinak: #40 méretű maróorsóval 12.000 f/perc, vagy 20.000 f/perc fordulatszámú orsókkal készül a gép.
- A gép rendkívül merev felépítése és pontossága lehetővé teszi a: változatos anyagok, öntöttvas, acél, titánium, vagy kemény (pl. edzett) felületek nagy teljesítményű marását.
- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas, amit az 5-tengelyes megmunkálási képesség tesz lehetővé. Ennek révén egyszeri felfogással elkészülhetnek bonyolult munkadarabok, ezért elmaradnak a többszöri felfogásból adódó hibalehetőségek (különböző felfogó készülékek hibái, többszöri beállítások pontatlanságai) és javul a megmunkálás pontossága.
- Csökken a készülék költség is.
- Könnyű gép kiszolgálás: a burkolat széles (805 mm) kezelőoldali nyílása, az asztal közepének a kezelőhöz való közelsége (385 mm) és a munkadarab/készülék daruzása ( a munkatér burkolat teteje nyitható!) igen kényelmes kezelést tesz lehetővé.
- Kivételes üzembiztonság. Az orsóház és az asztalt hordozó bölcső konstrukciója minimálisra csökkenti az esetleges hibákból származó ütközés lehetőségét.
- A melegedés okozta deformáció hatásának kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja, a hő-stabilitás érdekében a rendkívül merev, különleges minőségű öntöttvasból készülő függőleges állvány szimmetrikus kialakítású. Elektronikus orsó hőtágulás kompenzálás. A forgó/billenő tengelyeknél már alapkivitelben is közvetlen mérőrendszert alkalmaznak; a lineáris tengelyeknél különleges pontossági igény esetén opcióként üveg mérőlécek szállíthatók. Ezért a gép kiemelkedő pontossága révén a legmagasabb minőségi igényeket is kielégíti, az igényes megmunkálást kívánó szakterületeken (finommechanika-műszergyártás, orvostechnika, repülőgép-és űripar, stb.) javasoljuk leginkább alkalmazását.
- Matsuura a nagy sebességű főorsók területén egyike a világ vezető gyártóinak: #40 méretű maróorsóval 12.000 f/perc, vagy 20.000 f/perc fordulatszámú orsókkal készül a gép.
- A gép rendkívül merev felépítése és pontossága lehetővé teszi a: változatos anyagok, öntöttvas, acél, titánium, vagy kemény (pl. edzett) felületek nagy teljesítményű marását.
Műszaki adatok
Prospektus:
| Mozgástartomány: X / Y / Z | mm | 630/560/510 |
| Mozgástartomány: B / C | deg | -125~ +10 / 360 |
| Paletták száma | 2 STANDARD, Single table/6/17/35/FMS opció | |
| Paletta mérete | mm |
Ø300 STANDARD Ø500 OPTION |
| Megmunkálható alkatrész mérete | mm | Ø520 ~ H350 |
| Asztal terhelhetősége | kg | 150 |
| Főorsó fordulat | min-1 | 12,000 : BT40 STANDARD 20,000 : BT40 OPTION |
| Gyorsjárat: X / Y / Z | m / min | 40 |
| Gyorsjárat: A / C | min-1 | 17 / 33 |
| Szerszámtár | 60 / 90 / Dominator external loadin optional | |
| Szerszánbefogó típusa | JIS B6339 40T | |
| Maximum szerszám átmérő | mm |
Ø80 (szerszámok egymás mellett) Ø150 (szomszéd tár üres) |
| Szerszámcsere idő | másodperc | 1,1 |
| Maximum szerszám súly | kg | 10 |
| Vezérlő | Matsuura G-Tech 31i |
