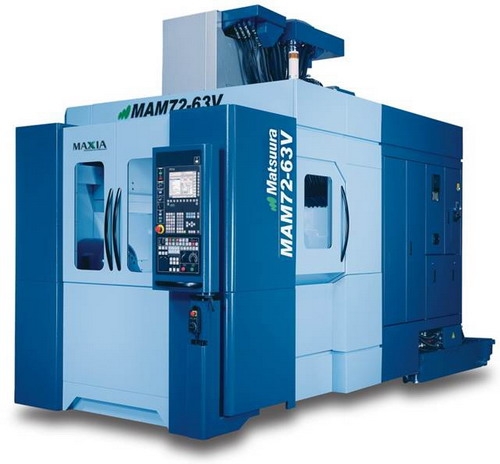

MAM72 - 63V
Az „MAM-72-63V New” gépre jellemzőek az alábbi előnyös műszaki megoldások:

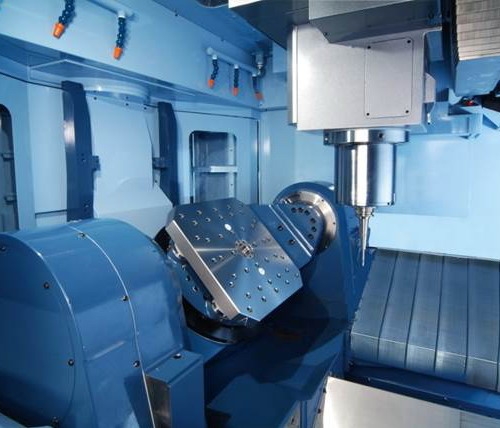

- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas, amit 5-tengelyes megmunkálás tesz lehetővé.
- Kivételes üzembiztonsága és –amennyiben ilyen kivitelben rendelik- palettá(ko)n történő több alkatrész tárolása következtében felügyelet és kiszolgáló személyzet nélküli üzemeltetés is lehetséges

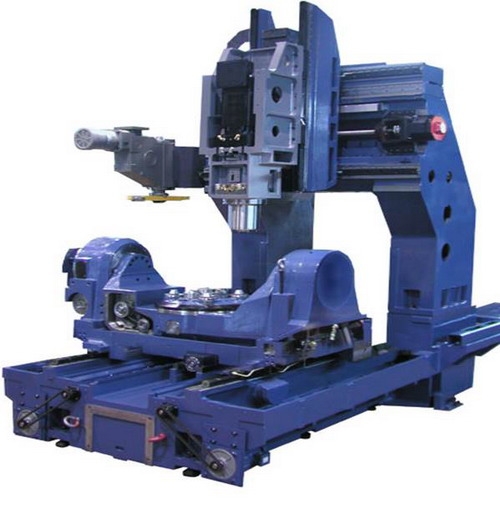

- A melegedés okozta deformáció hatásának kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja, a rendkívül merev, különleges minőségű öntöttvasból készülő függőleges állvány szimmetrikus kialakítású, a gépben automatikus orsó- és tengely hőtágulás kompenzáció van. Ezért a gépek kiemelkedő pontosságuk révén a legmagasabb minőségi igényeket is kielégítik, elsősorban az igényes megmunkálást kívánó szakterületeken javasoljuk alkalmazásukat.
- Matsuura a nagy sebességű főorsók területén egyike a világ vezető gyártóinak: #40 méretű maróorsók esetén 12.000 f/perc, vagy 20.000 f/perc, #50 méretű maróorsók esetén 10.000 f/perc, vagy 15.000 f/perc fordulatszámú orsókkal készülnek a gépek. A garantált futáspontosság (az orsó kúpnál mérve) max. 0,001 mm.
- Rendkívüli termelékenység a magas forgácsolási sebesség, a nagy teljesítmény, a nagy előtolási/gyorsjárati sebesség, és gyorsulás/lassulás, valamint rövid szerszámcsere idő ( 4,2 sec „fémtől-fémig”) következtében. Ugyancsak javítja a termelékenységet az 5-tengelyes megmunkálás azon előnye, hogy a forgácsolószerszámok optimális szög alatt érintkeznek a megmunkált felülettel. További előnye az 5-tengelyes megmunkálásnak, hogy a munkadarab gyakorlatilag egyetlen felfogással készre gyártható, az előkészületi idő igen jelentősen csökkenthető, bizonyos esetekben teljesen kiküszöbölhető.
- Az 5-tengelyes megmunkálás révén egyszeri felfogással elkészülhetnek a munkadarabok, ezért a többszöri felfogásból adódó hibalehetőségek (különböző felfogó készülékek hibái, többszöri beállítások pontatlanságai ) elmaradnak és javul a megmunkálás pontossága.
- A gépek rendkívül merev felépítése és pontossága lehetővé teszi a: kemény (pl. edzett) felületek marását. Többgépes kiszolgálás, vagy felügyelet nélküli üzemeltetés lehetséges a különböző paletta-rendszerek, vagy cellakiépítés segítségével.
- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas, amit 5-tengelyes megmunkálás tesz lehetővé.
- Kivételes üzembiztonsága és –amennyiben ilyen kivitelben rendelik- palettá(ko)n történő több alkatrész tárolása következtében felügyelet és kiszolgáló személyzet nélküli üzemeltetés is lehetséges
- A melegedés okozta deformáció hatásának kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja, a rendkívül merev, különleges minőségű öntöttvasból készülő függőleges állvány szimmetrikus kialakítású, a gépben automatikus orsó- és tengely hőtágulás kompenzáció van. Ezért a gépek kiemelkedő pontosságuk révén a legmagasabb minőségi igényeket is kielégítik, elsősorban az igényes megmunkálást kívánó szakterületeken javasoljuk alkalmazásukat.
- Matsuura a nagy sebességű főorsók területén egyike a világ vezető gyártóinak: #40 méretű maróorsók esetén 12.000 f/perc, vagy 20.000 f/perc, #50 méretű maróorsók esetén 10.000 f/perc, vagy 15.000 f/perc fordulatszámú orsókkal készülnek a gépek. A garantált futáspontosság (az orsó kúpnál mérve) max. 0,001 mm.
- Rendkívüli termelékenység a magas forgácsolási sebesség, a nagy teljesítmény, a nagy előtolási/gyorsjárati sebesség, és gyorsulás/lassulás, valamint rövid szerszámcsere idő ( 4,2 sec „fémtől-fémig”) következtében. Ugyancsak javítja a termelékenységet az 5-tengelyes megmunkálás azon előnye, hogy a forgácsolószerszámok optimális szög alatt érintkeznek a megmunkált felülettel. További előnye az 5-tengelyes megmunkálásnak, hogy a munkadarab gyakorlatilag egyetlen felfogással készre gyártható, az előkészületi idő igen jelentősen csökkenthető, bizonyos esetekben teljesen kiküszöbölhető.
- Az 5-tengelyes megmunkálás révén egyszeri felfogással elkészülhetnek a munkadarabok, ezért a többszöri felfogásból adódó hibalehetőségek (különböző felfogó készülékek hibái, többszöri beállítások pontatlanságai ) elmaradnak és javul a megmunkálás pontossága.
- A gépek rendkívül merev felépítése és pontossága lehetővé teszi a: kemény (pl. edzett) felületek marását. Többgépes kiszolgálás, vagy felügyelet nélküli üzemeltetés lehetséges a különböző paletta-rendszerek, vagy cellakiépítés segítségével.
Műszaki adatok
Prospektus:
| Mozgástartomány: X / Y / Z | mm | 780/845/610 |

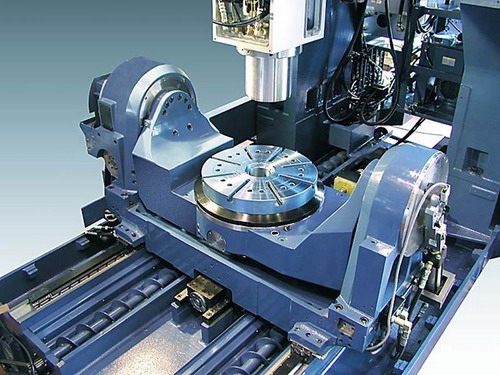

| Mozgástartomány: B / C | deg | -110 +10 / 360 |

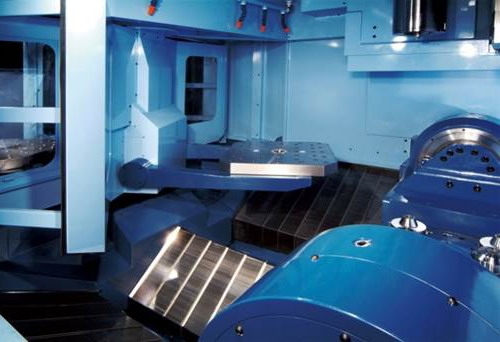

| Paletták száma | 2 STANDARD, Single table/6/17/35/FMS opció | |
| Paletta mérete | mm | 500 x 500 |
| Megmunkálható alkatrész mérete | mm | Ø720 x H450 |
| Asztal terhelhetősége | kg | 350 |
| Főorsó fordulat | min-1 |
12,000 : BT40 STANDARD 30,000: BT40 OPTION |
| Gyorsjárat: X / Y / Z | m / min | 50 |
| Gyorsjárat: B / C | min-1 | 25 / 50 |
| Szerszámtár | 30 Standard / up to 520 Option | |
| Maximum szerszám hossz | mm | 350 |
| Maximum szerszám súly | kg | 10 |
| Szerszámcsere idő | másodperc | 1,1 |

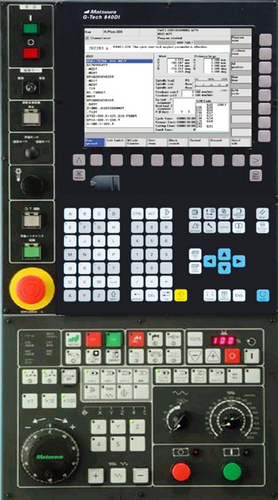

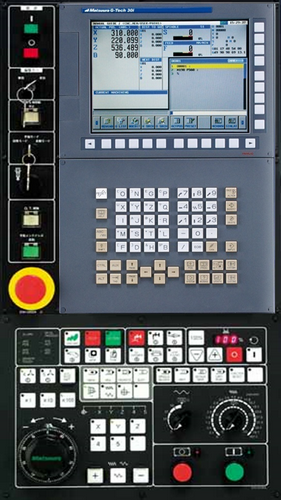

| Vezérlő | Matsuura G-Tech 31i/Matsuura G-Tech 840Di |
