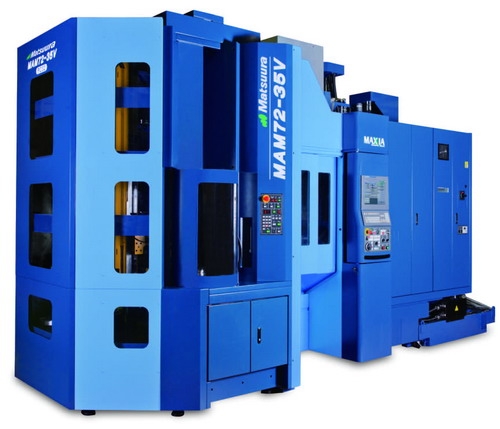

MAM72 - 35V
Az „MAM-72-35V(N)” gépre jellemzőek az alábbi előnyös műszaki megoldások:

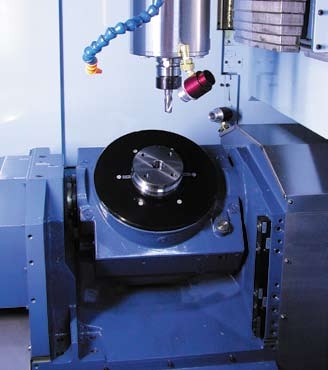

- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas, amit 5-tengelyes megmunkálás tesz lehetővé.

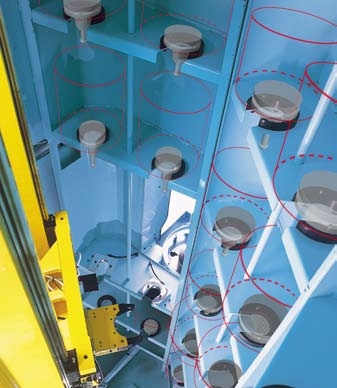

- Kivételes üzembiztonsága és palettá(ko)n történő több alkatrész tárolása következtében felügyelet és kiszolgáló személyzet nélküli üzemeltetés is lehetséges.

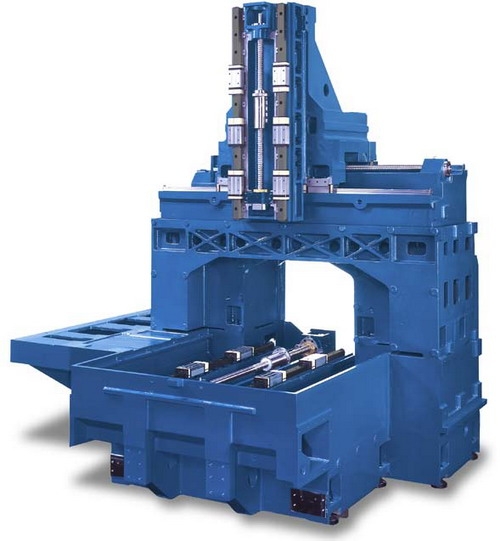

- A melegedés okozta deformáció hatásának kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja, a rendkívül merev, különleges minőségű öntöttvasból készülő függőleges állvány szimmetrikus kialakítású, a gépben automatikus orsó- és tengely hőtágulás kompenzáció van. Ezért a gépek kiemelkedő pontosságuk révén a legmagasabb minőségi igényeket is kielégítik, elsősorban az igényes megmunkálást kívánó szakterületeken javasoljuk alkalmazásukat.
- Matsuura a nagy sebességű főorsók területén egyike a világ vezető gyártóinak: 12.000 f/perc (standard kivitel), vagy opcióként 15.000 és 20.000 f/perc emelt fordulatszámú főhajtásokkal készülnek a gépek. A garantált futáspontosság (az orsó kúpnál mérve) max. 0,001 mm.
- Rendkívüli termelékenység a magas forgácsolási sebesség, a nagy teljesítmény, a nagy előtolási/gyorsjárati sebesség (60 m/perc), és gyorsulás/lassulás, valamint rövid szerszámcsere idő ( 5,9 sec „fémtől-fémig”) következtében. Ugyancsak javítja a termelékenységet az 5-tengelyes megmunkálás azon előnye, hogy a forgácsolószerszámok optimális szög alatt érintkeznek a megmunkált felülettel. További előnye az 5-tengelyes megmunkálásnak, hogy a munkadarab gyakorlatilag egyetlen felfogással készre gyártható, az előkészületi idő igen jelentősen csökkenthető.
- Az 5-tengelyes megmunkálás révén egyszeri felfogással elkészülhetnek a munkadarabok, ezért a többszöri felfogásból adódó hibalehetőségek (különböző felfogó készülékek hibái, többszöri beállítások pontatlanságai ) elmaradnak és javul a megmunkálás pontossága.
- A gépek rendkívül merev felépítése és pontossága lehetővé teszi a: kemény (pl. edzett) felületek marását. Többgépes kiszolgálás, vagy felügyelet nélküli üzemeltetés lehetséges a különböző paletta-rendszerek segítségével.
- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas, amit 5-tengelyes megmunkálás tesz lehetővé.
- Kivételes üzembiztonsága és palettá(ko)n történő több alkatrész tárolása következtében felügyelet és kiszolgáló személyzet nélküli üzemeltetés is lehetséges.
- A melegedés okozta deformáció hatásának kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja, a rendkívül merev, különleges minőségű öntöttvasból készülő függőleges állvány szimmetrikus kialakítású, a gépben automatikus orsó- és tengely hőtágulás kompenzáció van. Ezért a gépek kiemelkedő pontosságuk révén a legmagasabb minőségi igényeket is kielégítik, elsősorban az igényes megmunkálást kívánó szakterületeken javasoljuk alkalmazásukat.
- Matsuura a nagy sebességű főorsók területén egyike a világ vezető gyártóinak: 12.000 f/perc (standard kivitel), vagy opcióként 15.000 és 20.000 f/perc emelt fordulatszámú főhajtásokkal készülnek a gépek. A garantált futáspontosság (az orsó kúpnál mérve) max. 0,001 mm.
- Rendkívüli termelékenység a magas forgácsolási sebesség, a nagy teljesítmény, a nagy előtolási/gyorsjárati sebesség (60 m/perc), és gyorsulás/lassulás, valamint rövid szerszámcsere idő ( 5,9 sec „fémtől-fémig”) következtében. Ugyancsak javítja a termelékenységet az 5-tengelyes megmunkálás azon előnye, hogy a forgácsolószerszámok optimális szög alatt érintkeznek a megmunkált felülettel. További előnye az 5-tengelyes megmunkálásnak, hogy a munkadarab gyakorlatilag egyetlen felfogással készre gyártható, az előkészületi idő igen jelentősen csökkenthető.
- Az 5-tengelyes megmunkálás révén egyszeri felfogással elkészülhetnek a munkadarabok, ezért a többszöri felfogásból adódó hibalehetőségek (különböző felfogó készülékek hibái, többszöri beállítások pontatlanságai ) elmaradnak és javul a megmunkálás pontossága.
- A gépek rendkívül merev felépítése és pontossága lehetővé teszi a: kemény (pl. edzett) felületek marását. Többgépes kiszolgálás, vagy felügyelet nélküli üzemeltetés lehetséges a különböző paletta-rendszerek segítségével.
Műszaki adatok
Prospektus:
| Mozgástartomány: X / Y / Z | mm | 550 / 440 / 580 |
| Mozgástartomány: B / C | deg | +65 ~ -110 / 360 |
| Paletták száma | 32 | |
| Paletta mérete | mm | Ø130 |
| Megmunkálható alkatrész mérete | mm | Ø350 x H300 |
| Asztal terhelhetősége | kg | 60 |
| Főorsó fordulat | min-1 | 12,000 : BT40 STANDARD 15,000 : BT40 OPTION 20,000 : BT40 OPTION |
| Gyorsjárat: X / Y / Z | m / min | 60 |
| Gyorsjárat: B / C | min-1 | 50 / 100 |
| Szerszámtár | 120 Standard / upto 520 Option | |
| Maximum szerszám hossz | mm | 350 |
| Maximum szerszám súly | kg | 10 |
| Szerszámcsere idő | másodperc | 0.56 |

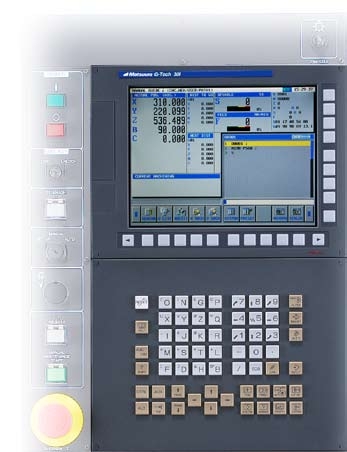

| Vezérlő | Matsuura G-Tech 31i |
