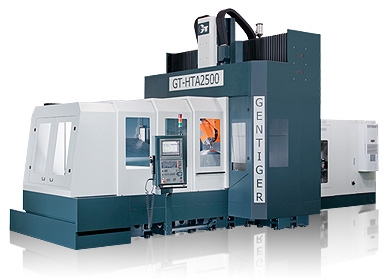

GT - HTA 2500

- A GT-HTA 2500 5-tengelyes megmunkálóközpontba beépített sok kiváló fejlesztési eredmény teszi lehetővé a nagysebességű és vibrációmentes teljesítményt, drámaian csökkentve a megmunkálási és mellékidőket.
- A forgó-billenő főorsóval, komplex alkatrészek - egy felfogásban történő - megmunkálásra alkalmas.
- 5-tengelyes megmunkálóközpont egyesíti az A és C tengelyeket, magában foglalva a 18.000 1/min fordulatú főorsót.
- A szánokra nagyteljesítményű görgős vezetékek vannak felszerelve, melyekre a Z irányú szánnál 3-3 db görgőspapuccsal csatlakozik a főorsószán, ezzel biztosított a nagy terhelés melletti nagy stabilitás.
- Heidenhain optikai mérőléc mindhárom tengelyen
- Nagy pontosság (±3μm)
- Nagy ismétlési pontosság (≦0.2μm)
- A kétoszlopos felépítés ultra-nagy stabilitást eredményez a nagysebességű megmunkáláskor.
- Az asztal önálló egységet képez és 3 görgős vezetéken mozog, alacsony súrlódással biztosítva a nagy pontosságot és megbízhatóságot.

Műszaki adatok

Prospektus:

Download

TIPUS	T15P
Mozgás (X, Y, Z)	2500 x 2470 x 850 mm
Előtolás	20 / 15 / 20 m/min
Gyorsjárat	20 / 15 / 20 m/min
Asztal méret	2800 x 1600 mm
T-horony	22 / 210 x 8 mm
Asztalsík magassága a talajtól	980 mm
Főorsó és asztalsík távolsága	100 ~ 950 mm
Max. munkadarab súly	10,000 kg
Max. főorsó fordulat	18,000 1/min
Főorsókúp	HSK-A63
Főmotor teljesítmény	29.5 kw
Főorsó nyomaték	70.4 Nm
Szerszámtár kapacitás	24 db
Max. szerszámátmérő	Ø90 mm
Max. szerszámhossz	250 mm
Max. szerszámsúly	6 kg
Vezérlő	HEIDENHAIN
Teljes energiafelvétel	105 kw
Főméretek	7300 x 4670 x 4600 mm
Netto súly	40.000 kg
