Nagysebességű 5D-s függőleges megmunkálóközpontok
- GT - 45 - 5AX

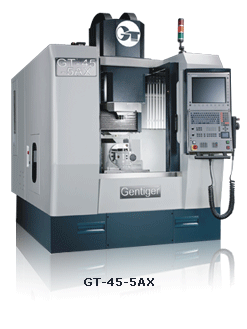

GT - 45 - 5AX
Nagy sebességű kétoszlopos 5 tengelyes megmunkálóközpont
Preciziós golyósorsó: Mindhárom golyósorsó kenéséhez egy független olajhűtő berendezés tartozik, ez biztosítja a hődeformáció mentességet, miközben lehetővé teszi a sima futást és nagy pontosságot.
Nagy merevségű lineáris vezetékek: Ezek a speciális vezetékek biztosítják az egyenletes mozgást, a karbantartásmentes alacsony súrlódású mozgást és a hosszú idejű pontosságot. Heidenhain optikai mérőlécek (opció): Nagy pontosságú pozicionálást és ismétlési pontosságot biztosít, és ellenáll a szennyeződésnek, valamint a zavaró jeleknek.
Nagy pontosságú főorsó
A maximum 50.000 1/min fordulatú beépített tubusos rendszerű főorsóhoz intenzív olajhűtő rendszer tartozik, amely biztosítja a főorsó egyenletes hőmérsékletét.
Különféle CNC vezérlések közül lehet választani
Mindegyik vezérlő tartalmazza a nagy sebességű marási funkciót és a "NURBS" görbefelületű megmunkáló funkciókat, valamint a könnyen megtanulható , egyszerű kezelést.
Ethernet csatlakozás
Jellemző gyártmányok:
- Alakos présszerszám gyártás, orvosi segédeszközök, félvezetőgyártás, optikai elemek gyártása, auto-ipari alkatrészek gyártása ,stb....
Preciziós golyósorsó: Mindhárom golyósorsó kenéséhez egy független olajhűtő berendezés tartozik, ez biztosítja a hődeformáció mentességet, miközben lehetővé teszi a sima futást és nagy pontosságot.
Nagy merevségű lineáris vezetékek: Ezek a speciális vezetékek biztosítják az egyenletes mozgást, a karbantartásmentes alacsony súrlódású mozgást és a hosszú idejű pontosságot. Heidenhain optikai mérőlécek (opció): Nagy pontosságú pozicionálást és ismétlési pontosságot biztosít, és ellenáll a szennyeződésnek, valamint a zavaró jeleknek.
Nagy pontosságú főorsó
A maximum 50.000 1/min fordulatú beépített tubusos rendszerű főorsóhoz intenzív olajhűtő rendszer tartozik, amely biztosítja a főorsó egyenletes hőmérsékletét.
Különféle CNC vezérlések közül lehet választani
Mindegyik vezérlő tartalmazza a nagy sebességű marási funkciót és a "NURBS" görbefelületű megmunkáló funkciókat, valamint a könnyen megtanulható , egyszerű kezelést.
Ethernet csatlakozás
Jellemző gyártmányok:
- Alakos présszerszám gyártás, orvosi segédeszközök, félvezetőgyártás, optikai elemek gyártása, auto-ipari alkatrészek gyártása ,stb....
Műszaki adatok
Prospektus:
| GT-45-5AX | ||
| Asztal méret | Ø160mm | |
| Asztal magassága a talajtól | 950mm | |
| Max. megmunkálható méret | Ø180 x 130mm / □125 x 130mm | |
| T-horony | 12 x 4 db | |
| Főorsó homlok és asztal távolsága (Z-tengely) (B=0°) | 80~380mm | |
| Főorsó homlok és asztal távolsága (B=90°) | 172~472mm | |
| Főorsó homlok és asztal távolsága (X-tengely) (B=0°) | -225~+225mm | |
| Főorsó homlok és asztalforgáspont távolsága (X-tengely) (B=90°) | -133~+317mm | |
| Minimális lépéstávolság | 0.001° | |
| Billenő tengely mozgása (B) | +95°~-95° | |
| Forgó tengely mozgása (C) | 360° (folyamatos) | |
| Maximális munkadarab súly | 0°-50 kg / 90°-50 kg | |
| Ismétlési pontosság (Lineáris mérőléc nélkül) | ±4sec | |
