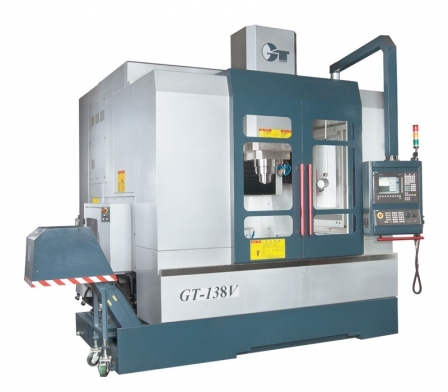

GT - 138 V

Optimális gépfelépítés
A Gentiger GT-138V felépítése biztosítja a maximális merevséget. Az oszlopok szélessége azonos az ágy szélességével. Az asztal önállóan mozog az ágyon, és igy biztosítja a maximális löketet. Ez a felépítés biztosítja a hosszúidejű stabilitást és pontosságot.
Hosszúidejű pontosság
A feszültségmentesített öntvények használata biztosítja a hosszútávú megbízható pontosságot.
Linearis vezetékrendszerek
A három tengelyen különleges teherbírású görgősvezetékek biztosítják a nagy dinamikus pontosságot és a hosszú élettartamot.
Az különösen erős servomotorok nagyban csökkentik a megmunkálási időt a nagyméretű alkatrészek megmunkálásakor, ezzel növelve a nyereséget.
Gyorsjárat mindhárom tengelyen 20m/min.
Előtolás mindhárom tengelyen: 20m/min.
Pozicionálási pontosság: 0.005mm / teljes lökethosszon(ISO-230-2)
Ismétlési pontosság: 0.004mm / teljes lökethosszon (ISO-230-2)

Műszaki adatok

Prospektus:

Download

TIPUS	T10	T15	S24A
Főorsó fordulat	10,000 1/min	15,000 1/min	24,000 1/min
Főorsó kúp	BT-50 / BBT-50	BT-40 / BBT-40	HSK-A63
Főmotor teljesítmény	22 kw	11 kw	39/30 kw
Nyomaték	172 / 320 Nm	74 / 130 Nm	29 / 38 Nm
Főorsó hűtés	olajhűtés	olajhűtés	vízhűtés
Főorsóhomlok és asztal távolsága	300~900 mm / 200~800 mm
Asztalméret	1400 x 850 mm
T-horony	18 x 7 x 125 mm
Aszatlmagasság a talajtól	900 mm
Asztalterhelhetőség	2500 kg
Mozgások X, Y, Z	1300 x 800 x 600 mm
Főorsóközép és oszlop távolsága	1200 mm
Gyorsjárat	20 m/min
Előtolás	20 m/min
Szerszámtár kapacitás	20	20	20
Max. szerszámhossz	300 mm	300 mm	300 mm
Max. szerszámsúly	15 kg	8 kg	8 kg
Max. energiafelvétel	45 KVA	45 KVA	50 KVA
Csomagolási méretek (H x Szx M)	382 x 382 x 385 cm
Netto súly	15,210 kg
Brutto súly	18,000 kg
