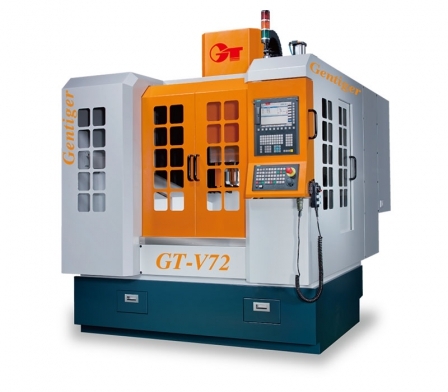

GT - V 72
Nagy pontosságú alakos megmunkálásra kialakítva
Az újonnan kifejlesztett GT-V72 nagy sebességű kétoszlopos megmunkálóközpont nem csak merev és stabil szerkezet, hanem páratlan teljesítményt mutat a nagy sebességű és nagy pontosságú megmunkálás terén. Főorsója 18,000 1/min fordulatú, BBT-40 kúppal ellátott direkt meghajtású . A 20 m/perces előtolással és a 30 m/perc gyorsjárattal a nagy sebességű megmunkálás könnyű elérhető.
A Gentiger GT-V72 szerkezeti felépítése biztosítja az optimális pontosságot a kisméretű alakos megmunkálások terén:
- a T-alakú felépítés segíti a stabilitás növelését
- az egy darabból épített oszlop és gerenda biztosítja a nagyobb merevséget.
- az egyszerű és sima mozgások teljes mértékben megfelelnek a nagy sebességű megmunkálás követelményeknek.
- az X, Y, Z -tengelyek lineáris görgős vezetékei biztosítják a nagy sebességű előtolásokat.
- extra-méretű asztalterhelhetőség
- gyorsjárat mindhárom tengelyen: 30 m/min.
- előtolás az X, Y, Z- tengelyeken: 20 m/min.
- pozícionálási pontosság: 0.005 mm / teljes lökethosszon. (ISO-230-2)
Az újonnan kifejlesztett GT-V72 nagy sebességű kétoszlopos megmunkálóközpont nem csak merev és stabil szerkezet, hanem páratlan teljesítményt mutat a nagy sebességű és nagy pontosságú megmunkálás terén. Főorsója 18,000 1/min fordulatú, BBT-40 kúppal ellátott direkt meghajtású . A 20 m/perces előtolással és a 30 m/perc gyorsjárattal a nagy sebességű megmunkálás könnyű elérhető.
A Gentiger GT-V72 szerkezeti felépítése biztosítja az optimális pontosságot a kisméretű alakos megmunkálások terén:
- a T-alakú felépítés segíti a stabilitás növelését
- az egy darabból épített oszlop és gerenda biztosítja a nagyobb merevséget.
- az egyszerű és sima mozgások teljes mértékben megfelelnek a nagy sebességű megmunkálás követelményeknek.
- az X, Y, Z -tengelyek lineáris görgős vezetékei biztosítják a nagy sebességű előtolásokat.
- extra-méretű asztalterhelhetőség
- gyorsjárat mindhárom tengelyen: 30 m/min.
- előtolás az X, Y, Z- tengelyeken: 20 m/min.
- pozícionálási pontosság: 0.005 mm / teljes lökethosszon. (ISO-230-2)
Műszaki adatok
Prospektus:
| TIPUS | T18 |
| Mozgástartomány (X / Y / Z) | 720 x 500 x 400 mm |
| Előtolás (X / Y / Z) | 20 m/min |
| Gyorsjárat (X / Y / Z) | 30 m/min |
| Asztalméret | 750 x 500 mm |
| T-horony | 18 x 5 x 100 mm |
| Asztal magassága a talajtól | 800 mm |
| Asztalsík és főorsóhomlok távolsága | 150 ~ 550 mm |
| Asztal terhelhetősége | 400 kg |
| Max. főorsófordulat | 18,000 1/min |
| Főorsó típus | Direkt hajtás |
| Főorsókúp | BBT-40 (HSK-A63 Opcio) |
| Főmotor teljesítmény | 8.4 kw |
| Max. nyomaték | 27 Nm |
| Szerszámtár kapacitás | 16 db |
| Max. szerszámátmérő | Ø80 mm |
| Max. szerszámhossz | 250 mm |
| Max. szerszámsúly | 5 kg |
| CNC vezérlő | SIEMENS |
| Teljes energia felvétel | 40 KVA |
| Főméretek | 2,265 x 2,800 x 2,650 mm |
| Csomagolási méret | 2,300 x 3,000 x 2,550 mm |
| Netto súly | 6,000 kg |
| Bruttó | 6,600 kg |
