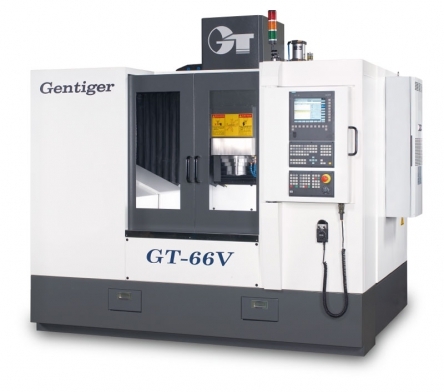

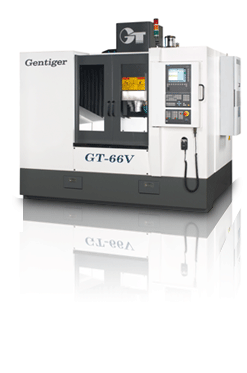

GT - 66 V

Optimális gépfelépítés
A speciális T- alakú gépfelépítés biztosítja a különleges merevséget. Az oszlopok szélessége azonos az ágy szélességével. Az asztal függetlenül van felépítve az ágyszerkezetre, ezzel is biztosítva a maximális pontosságot és megbízhatóságot. A gép szerkezeti felépítése biztosítja a hosszútávú nagysebességű és nagypontosságú megmunkálásokat.
Élettartamra szóló pontosság
A feszültségmentesített öntvények használata biztosítja a hosszútávú megbízható pontosságot.
Golyósorsós szán mozgatások
A görgős típusú lineáris vezetékek (mindhárom tengelyen) nagyobb előtolást tesznek lehetővé, ellenállnak a nagyobb terheléseknek, biztosítják kiváló dinamikus pontosságot és hosszú élettartamot.
Nagy gyorsulás és lassulás mindhárom tengelyen: X-tengelyen 0.8G, Y-tengelyen 0.9G, és Z-tengelyen 1.0G.
Ez a kiváló kialakítás csökkenti megmunkálási időt, miközben nő a gazdasági hatékonyság.
a 3 tengely előtolása és gyorsjárata 30 m/min
pozicionálási pontosság: 0.005mm / teljes lökethosszon (ISO-230-2)
ismétlési pontosság: 0.004mm / teljes lökethosszon (ISO-230-2)

Műszaki adatok

Prospektus:

Download

TIPUS	T15P	Y24A	S36E
Max. főorsó fordulat	15,000 1/min	24,000 1/min	36,000 1/min
Főorsó kúp	BT-40/BBT-40	HSK-A63	HSK-E50
Főmotor teljesítmény	11 kw	18/23 kw	20/24 kw
Főorsóközpont és oszlop távolsága	750 mm
Asztalméret	750 x 500 mm
T-horony	18 x 5 x 100 mm
Asztalmagasság a talajtól	800 mm
Asztalterhelhetőség	400 kg
Mozgások ( X, Y, Z )	720 x 500 x 400mm
Főorsóhomlok és asztal távolsága	150~550 mm
Gyorsjárat	30 m/min
Előtolás	20 m/min
Szerszámtár kapacitás	16
Max. szerszámhossz	250 mm
Max. szerszámsúly	5 kg
Max. szerszámátmérő	Ø80 mm
Max. energiafelvétel	40 KVA	45 KVA	45 KVA
Csomagolási méret (H x SZ x M)	3200 x 2140 x 2550 mm / 870 x 700 x 1560 mm
Gépsúly netto	6040 kg
Gépsúly brutto	6935 kg
