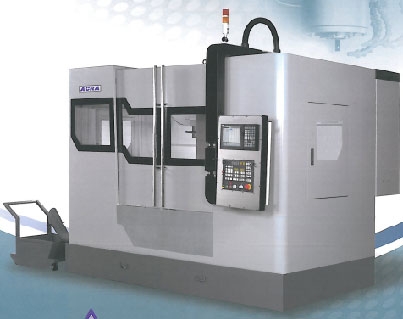

FMV 1600 - 2000 típusok

Az "ACRA - FMV" típusú függőleges megmunkálóközpontok - 3 csoportba rendezhetők:
Kisméretű gépek FMV 860 - palettás változatban , vagy normál kivitelben.
Közepes méretű gépek 1000 - 1400 mm hosszúságú asztallal,
A nagyméretű gépek 1600 - 2000 mm hosszúságú asztalmérettel jellemezhetőek.
Széles fordulatsor rendelhető a gépekhez : 8.000 - 20.000 1/min fordulatig. Nagysebességű előtolás, gyorsjárat és rövid idejű szerszámcsere csökkenti a mellékidőket.

Műszaki adatok

Prospektus:

Download

Géptípus	FVM 1600	FVM 1800	FVM 2000
Asztal
Munkatér ( mm )	1700 x 1000	1900 x 1000	2100 x 1000
"T" horony száma, mérete ( mm )	7 db 125 x 18	7 db 125 x 18	7 db 125 x 18
Max. terhelés ( kg )	2200	2500	3000
Mozgások
Tengelyek elmozdulása ( X / Y / Z ) (mm)	1600 x 1000 x 800	1800 x 1000 x 800	2000 x 1000 x 800
Főorsóhomlok az asztal síkjától ( mm )	200 - 1000	200 - 1000	200 - 1000
Főorsó központ az oszloptól ( mm )	655	655	655
Főorsó
Főorsó kúp	BT 50	BT 50	BT 50
Főorsó fordulat ( 1/min )	6000	6000	6000
Előtolások
Gyorsjárat X,Y / Z ( m / min )	20 / 15	20 / 15	20 / 15
Előtolás mindhárom tengelyen ( mm / min )	10.000	10.000	10.000
Szerszámtár
max. szerszámméret ( mm )	Ø 110 x 350	Ø 110 x 350	Ø 110 x 350
max. szerszám súly ( kg )	15	15	15
Szerszámy kúpja	BT 50	BT 50	BT 50
Szerszámférőhely (db )	24	24	24

Motorok
Főmotor telj. folyamatos / 30 perc (kw)	15 / 18,5	15 / 18,5	15 / 18,5
Szervo motorok X / Y / Z ( kW)	4,5 / 7 / 7	4,5 / 7 / 7	4,5 / 7 / 7
Össz teljesítmény felvétel ( KVA )	30	30	30
Befoglaló méretek ( H x Sz x M )	4600 x 4500 x 3500	4900 x 4500 x 3500	5400 x 4500 x 3500
Gépsúly (kg )	17000	18000	20000
