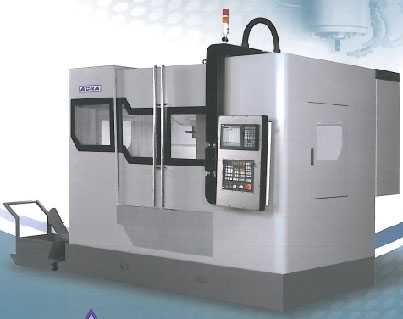

FMV 1000 - 1400 típusok

Az "ACRA - FMV" típusú függőleges megmunkálóközpontok - 3 csoportba rendezhetők:
Kisméretű gépek FMV 860 - palettás változatban , vagy normál kivitelben.
Közepes méretű gépek 1000 - 1400 mm hosszúságú asztallal,
A nagyméretű gépek 1600 - 2000 mm hosszúságú asztalmérettel jellemezhetőek.
Széles fordulatsor rendelhető a gépekhez : 8.000 - 20.000 1/min fordulatig. Nagysebességű előtolás, gyorsjárat és rövid idejű szerszámcsere csökkenti a mellékidőket.

Műszaki adatok

Prospektus:

Download

Géptípus	FVM 1000	FVM 1250	FVM 1400
Asztal
Munkatér ( mm )	1160 x 600	1350 x 600	1500 x 600
"T" horony száma, mérete ( mm )	5 db 100 x 18	5 db 100 x 18	5 db 100 x 18
Max. terhelés ( kg )	1000	1200	1500
Mozgások
Tengelyek elmozdulása ( X / Y / Z ) (mm)	1100 x 600 x 600	1250 x 600 x 600	1400 x 600 x 600
Főorsóhomlok az asztal sikjától (mm)	120 - 720	120 - 720	120 - 720
Főorsó központ az oszloptól ( mm )	655	655	655
Főorsó
Főorsó kúp	ISO 40	ISO 40	ISO 40
Főorsó fordulat ( 1/min )	8000	8000	8000
Előtolások
Gyorsjárat X,Y / Z ( m / min )	30 / 24	24	24
Előtolás mindhárom tengelyen ( mm / min )	12.000	12.000	12.000
Szerszámtár
max. szerszámméret ( mm )	Ø 80 x 300	Ø 80 x 300	Ø 80 x 300
max. szerszám súly ( kg )	7	7	7
Szerszámy kúpja	ISO 40	ISO 40	ISO 40
Szerszámférőhely (db )	24	24	24

Motorok
Főmotor telj. folyamatos / 30 perc (kw)	7,5 / 11	11 / 15	11 / 15
Szervo motorok X / Y / Z ( kW)	2 / 2 / 3,5	2 / 3,5 / 3,5	2 / 3,5 / 3,5
Össz teljesítmény felvétel ( KVA )	<divalign="center">20	30	30
Befoglaló méretek ( H x Sz x M )	3660 x 3160 x 3300	4000 x 3160 x 3300	4360 x 3160 x 3300
Gépsúly (kg )	7300	8000	10000
