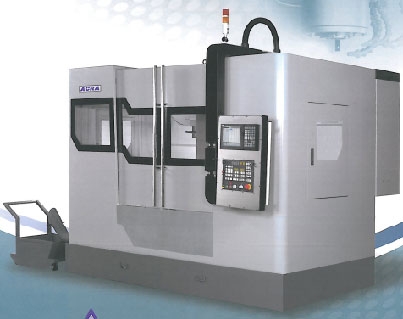

FMV 860 - 860 palettás

Az "ACRA - FMV" típusú függőleges megmunkálóközpontok - 3 csoportba rendezhetők:
Kisméretű gépek FMV 860 - palettás változatban , vagy normál kivitelben.
Közepes méretű gépek 1000 - 1400 mm hosszúságú asztallal,
A nagyméretű gépek 1600 - 2000 mm hosszúságú asztalmérettel jellemezhetőek.
Széles fordulatsor rendelhető a gépekhez : 8.000 - 20.000 1/min fordulatig. Nagysebességű előtolás, gyorsjárat és rövid idejű szerszámcsere csökkenti a mellékidőket.

Műszaki adatok

Prospektus:

Download

Géptípus		FMV 860
Asztal
Munkatér	mm	1160 x 600
"T" horony száma, mérete	mm	5 db 100 x 18
Max. terhelés	kg	600
Paletta
Munkatér	mm	850 x 500
Paletta csereidő	sec	8
Max. terhelés	kg	250
Mozgások
Tengelyek elmozdulása ( X / Y / Z )	mm	1020 x 600 x 600
Főorsóhomlok az asztal sikjától	mm	120 - 720
Főorsó központ az oszloptól	mm	655
Főorsó
Főorsó kúp		ISO 40
Főorsó fordulat	1/min	8000
Előtolások
Gyorsjárat X,Y / Z	m/min	30 / 24
Előtolás mindhárom tengelyen	mm/min	12.000
Szerszámtár
max. szerszámméret	mm	Ø 80 x 300
max. szerszám súly	kg	7
Szerszámy kúpja		ISO 40
Szerszámférőhely	db	16

Motorok
Főmotor telj. folyamatos / 30 perc	kW	7,5 / 11
Szervo motorok	kW	X,Y = 2 kW , Z = 3,5 kW
Össz teljesítmény felvétel	KVA	20
Befoglaló méretek ( H x Sz x M )	mm	2800 x 3600 x 3300
Gépsúly ( palettás)	kg	6.000 ( 6,600 )
