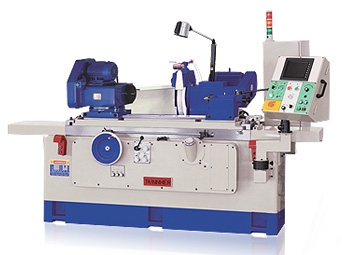

JHU - NC típusok

PRECIZIÓS, MEREV KORONGORSÓ
A köszörűorsó mindkét végén speciális hidro-dinamikus csapágyazás van beépítve, ami öt - öt ponton stabilizálja az orsót. Ezzel biztosítják a stabil, rezgésmentes forgást. Amennyiben a hidro-dinamikus csapágyazásban a nyomás leesik, a berendezés azonnal megáll.

SPECIÁLIS VIBRÁCIÓMENTES FELÉPÍTÉS
A nyomásos olajfilm biztosítja a köszörű orsónál lévő hidro-dinamikus csapágyak stabil futását. Ezzel a különálló egységgel biztosítható a köszörülés rezgésmentessége.

NC VEZÉRLŐ
Dialógus üzemmódban működik, érintőképernyős adatbeadás maximális kezelési kényelmet biztosít. Könnyű megtanulni és megérteni, jelentősen növeli a kapacitást.

Előtolási módozatok:

1 tengelyes vezérlés:
X tengely - servo motor
Z tengely - hidraulkus
Automatikus ciklusok

Műszaki adatok

Prospektus:

Download

FŐ ELEMEK

MEGNEVEZÉS

TIPUS

JHU-2706

JHU-2710

JHU-2715

JHU-3506

JHU-3510

JHU-3515

Jellemzők

Max munkadarab Ø

270 mm

350 mm

Max köszörülhető hossz

600 mm

1000 mm

1500 mm

600 mm

1000 mm

1500 mm

Max köszörülhető Ø

250 mm

330 mm

Max munkadarab súly

70 kg

130 kg

70 kg

130 kg

Tárgyforgató orsó

Fordulatszám

50Hz 9~420 Variable speed

Elfordíthatóság

120° (90° CCW ; 30° CW)

Csúcs

Morse 4

Orsó forgás

Beállítható , Normál vagy fordított irány

Asztal

Vizszintes irányú sebesség (mm/min)

50 ~ 4000

50 ~ 3000

Kézikerékkel mozgás/fordulatonként

20 mm

Elfordíthatóság CCW/CW

11° / 6°

9° / 5°

7° / 4°

11° / 6°

9° / 5°

7° / 4°

Min mozgás

8 mm

Köszörűorsó

Korong méret (Ø X szélesség X furat)

405 x 25 ~ 50 x 152.4

Kerületi sebesség (m/min)

2000

Korongfordulat

405:1508:1603(Standard)

Teljes előre és hátramozgás

Korong 405:175

Korong 405:192

Gyors közelítési úthossz

40 mm

Korong mozgási útja

korong 405:135

korong 405:152

Korong elmozdulás

Kézikerék / fordulat

1 mm

Szegnyereg

Hüvely mozgás

30 mm

Csúcs

Morse 4

Motorok

Korongorsó hajtó

3.7KW 4P

Asztalmozgató

0.4KW 4p-100H, 150H

Hidraulikaszivattyú

1.5KW 4P

Automatikus kenőrendszer

0.2KW 4P

Hűtővíz szivattyú

0.2KW 4P

Mágneses leválasztó

0.03KW 4P

Furatköszörű orsó

1.5KW 2P

X Servo motor

1 KW

Y Servo motor

1.5 KW

Hidraulika
rendszer

Tartály

60 L

Kenőrendszer tartály

22 L

Hűtővíz tartály

100 L

Gépsúly

(kg)

(kb.)

3150

4100

5150

3350

4300

5350

Csomagolási
méret

(mm)

(kb.)

2800

3400

4400

2800

3400

4400

(mm)

(kb.)

1650

(mm)

(kb.)

1820

* A gyártó fenntarja a változtatás jogát.
