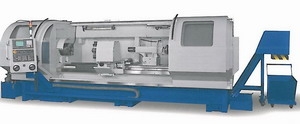

FEL 24, 28 típusok
Az "FEL" típusú, vízszintes ággyal készülő CNC eszterga gépeknél a szánokat áttétel nélküli golyósorsó- és nagy nyomatékú FANUC szervomotor hajtás működteti. A vezetékek és golyósorsók központi kenőrendszerrel vannak ellátva. A keresztszánon BARUFFALDI TMBA 160/8 elektromos működtetésű vízszintes tengelyű, VDI 40 méretű szerszámtartók fogadására alkalmas revolverfej van.
A kézi működtetésű szegnyereg opcióként hidraulikus működtetésű szegnyereg-hüvellyel is szállítható, és/vagy a szegnyereg-testet az alapszánnal lehet a hosszirányú vezetéken helyzetbe mozgatni.
A kézi működtetésű szegnyereg opcióként hidraulikus működtetésű szegnyereg-hüvellyel is szállítható, és/vagy a szegnyereg-testet az alapszánnal lehet a hosszirányú vezetéken helyzetbe mozgatni.
Műszaki adatok
Prospektus:
|
Géptípus
|
FEL 2400 ENC
|
FEL 2800 ENC
|
| Vezérelt tengelyek száma |
2
|
2
|
| Elfordulás az ágy felett ( mm ) |
610
|
720
|
| Elfordulás a keresztszán felett ( mm ) |
360
|
460
|
| Elfordulás a hidban ( mm ) |
790
|
900
|
| Csúcstávolság ( mm ) |
1000
|
1000
|
| Főorsó külső kúpja |
D1 - 8
|
D1 - 8
|
| Főorsó furata ( mm ) |
105
|
105
|
| Fordulat tartományok száma |
3
|
3
|
| Fordulat tartomány ( 1 / min ) |
40 - 2000
|
40 - 2000
|
| Főmotor teljesítmény ( kW ) |
11 / 15
|
11 / 15
|
| Z ( hossz ) irányú löket ( mm ) |
975
|
975
|
| X ( kereszt ) irányú löket ( mm ) |
450
|
450
|
| Z irányú gyorsjárat ( m / min ) |
10
|
10
|
| X irányú gyorsjárat ( m / min ) |
7
|
7
|
| Előtolás mindkét tengelyen ( mm / min ) |
0,001 - 500
|
0,001 - 500
|
| Hidraulikus revolverfej pozíciók |
8
|
8
|
| Befogható kés max. mérete mm ) |
25 x 25
|
25 x 25
|
| fúrószerszám max. mérete ( mm ) |
32
|
32
|
| Szegnyereg hüvely kúpja ( Morse ) |
Mk 5
|
Mk 5
|
| hüvely lökete ( mm ) |
180
|
180
|
| Gépsúly (kg ) |
3800
|
4000
|
