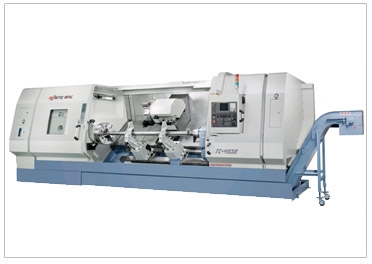

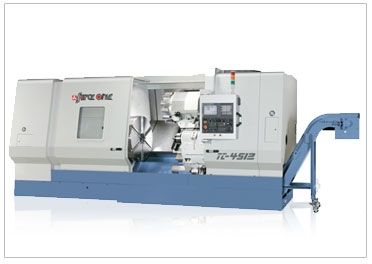

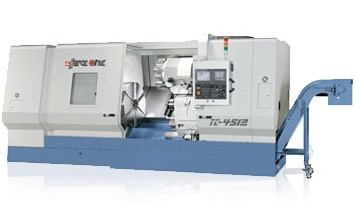

TC 45 sorozat

Az " TC - 45 " típusú CNC eszterga-központok minden meghatározó szerkezeti eleme nagyszilárdságú, feszültségmentesített Meehanite öntvényből készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az ágy 45 fokos dőlésszögű. A vezetékek nagy merevségű gördülővezetékek.

A főorsó könnyen kiszerelhető zárt hüvelyben, tartós zsírkenésű, előfeszített szuper-pontosságú gördülő csapágyakban fut, ami egyidejűleg garantálja az esztergált felület kifogástalan minőségét és karbantartást alig igényel. ZF fogaskerekes hajtómű biztosítja a nagy nyomatékú forgácsolást.

Műszaki adatok

Géptípus	TC 4512	TC 4517	TC 4522	TC 4532
Elforduló átmérő az ágy felett ( mm )	970	970	970	970
Esztergálható max. átmérő ( mm )	850	850	850	850
Esztergálható max. hossz ( mm )	1200	1700	2200	3200
Rúdáteresztés ( mm )	115	115	115	115
Gépi tokmány átmérője ( mm )	450	450	450	450
Főorsó, főhajtás
Főorsófej külső kúpja	A2-11	A2-11	A2-11	A2-11
Főorsó átmenő furata ( mm )	155	155	155	155
Fordulattartomány ( 1 / min )	2 - 1500	2 - 1500	2 - 1500	2 - 1500
Főmotor telj. - 100% / 30% ( kW )	30	30	30 / 37	30 / 37
Max. nyomaték a főorsón ( Nm )	660	660	660	660
Szánrendszer
"Z" tengely mozgása ( mm )	1250	1750	2250	3250
"X" tengely mozgása ( mm )	425+25	425+25	425+25	425+25
tengelyek gyorsjárata X/Z ( m / min )	12 / 16	12 / 16	12 / 16	12 / 16
Munkaelőtolás ( m / min )	0,001 - 500	0,001 - 500	0,001 - 500	0,001 - 500

Hidraulikus revolverfej
Szerszámhelyek száma	12 db	12 db	12 db	12 db
Indexelési idő két hely között ( sec )	0,6	0,6	0,6	0,6
Befogható szerszám mérete ( mm )	32 x 32	32 x 32	32 x 32	32 x 32
Fúrószerszám mérete ( mm )	50	50	50	50
Forgó szerszám fordulata (1/min )	opc. 0-3000	opc. 0-3000	opc. 0-3000	opc. 0-3000
Szegnyereg - programozható
Hüvely átmérője ( mm )	200	200	200	200
Lökethossza ( mm )	200	200	200	200
Hüvely kúpja ( Morse )	Mk 6	Mk 6	Mk 6	Mk 6
Szegnyereg test mozgása ( mm )	850	1450	1950	2950

Gépsúly - netto ( kg )	14200	14950	15700	17200
