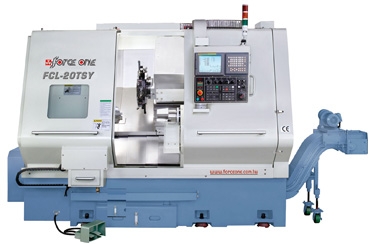

FCL - Y gépcsalád
Az " FCL - Y" típusú CNC eszterga-központok minden meghatározó szerkezeti eleme (állvány, ágy, alap- és keresztszán, és orsóházak) nagyszilárdságú, feszültségmentesített Meehanite öntvényből készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az ágy 45 fokos dőlés-szögü. Az „X”- és „Z” -irányú vezetékek nagy merevségű gördülővezetékek, A „B” –irányú vezeték (ellen-orsóház) az öntvény saját anyagából kialakított „Meehanite” vezeték (u.n. „box-type” rendszer), a vele érintkező másik felület „ Turcite-B” műanyag-bevonatú.
- Y tengely elmozdulása ±40mm (VDI 30) és ±50mm (VDI 40) esetén.
- Mindegyik típusnál "C" tengellyel, vagy anélkül.
- Három gépkialakítás rendelhető:
"FCL 20Y, FCL 25Y és FCL35Y" típusjellel, egy orsóházzal és egy keresztszánnal/revolverfejjel
"FCL 15 TSY, FCL 20TSY és FCL 30 TSY" típusjellel két, egymással szemben elhelyezkedő orsóházzal és egy keresztszánnal/revolverfejjel
"FCL 15 TTY és FCL 20 TTY" típusjellel: két, egymással szemben elhelyezkedő orsóházzal és két, egymástól független keresztszánnal/revolverfejjel
- Y tengely elmozdulása ±40mm (VDI 30) és ±50mm (VDI 40) esetén.
- Mindegyik típusnál "C" tengellyel, vagy anélkül.
- Három gépkialakítás rendelhető:
"FCL 20Y, FCL 25Y és FCL35Y" típusjellel, egy orsóházzal és egy keresztszánnal/revolverfejjel
"FCL 15 TSY, FCL 20TSY és FCL 30 TSY" típusjellel két, egymással szemben elhelyezkedő orsóházzal és egy keresztszánnal/revolverfejjel
"FCL 15 TTY és FCL 20 TTY" típusjellel: két, egymással szemben elhelyezkedő orsóházzal és két, egymástól független keresztszánnal/revolverfejjel
Műszaki adatok
Prospektus:
|
Egy főorsó / egy szán
|
|||
| Géptípusok |
FCL - 20 Y
|
FCL - 25 Y
|
FCL - 30 Y
|
| Esztergálható max. átmérő ( mm ) |
300
|
30
|
230
|
| Elfordulás az ágy felett ( mm ) |
780
|
780
|
780
|
| Esztergálható hossz ( mm ) |
410
|
670
|
680
|
| Főorsó homlok |
A2 - 6
|
A2 - 6
|
A2 - 8
|
| Rúdáteresztés vezetőcsővel (mm) |
51
|
65
|
75
|
| Hidraulikus tokmány (mm) |
210
|
254
|
254
|
| X mozgás ( mm ) |
180
|
180
|
150
|
| Z mozgás ( mm ) |
445
|
720
|
720
|
| Y mozgás ( mm ) |
+/- 40
|
+/- 40
|
+/- 50
|
| Két főorsó / egy szán | |||
| Géptípusok |
FCL - 15 TSY
|
FCL - 20 TSY
|
FCL - 30 TSY
|
| Esztergálható max. átmérő ( mm ) |
300
|
300
|
230
|
| Elfordulás az ágy felett ( mm ) |
780
|
780
|
780
|
| Esztergálható hossz ( mm ) |
260
|
500
|
470
|
| Főorsó homlok ( főorsó / ellenorsó) |
A2 - 5 / A2 - 5
|
A2 - 6 / A2 - 5
|
A2 - 8 / A2 - 5
|
| Rúdáteresztés (mm) (főorsó / ellenorsó ) |
45 / 45
|
51 / 45
|
75 / 51
|
| Hidraulikus tokmány (mm) ( főorsó / ellenorsó ) |
170 / 170
|
210 / 170
|
254 / 210
|
| X mozgás ( mm ) |
188
|
185
|
150
|
| Z mozgás ( mm ) |
310
|
560
|
540
|
| Y mozgás ( mm ) |
+/- 40
|
+/- 40
|
+/- 50
|
| Két főorsó / két szán | |||
| Géptípusok |
FCL - 15 TTY
|
FCL - 20 TTY
|
FCL - 25 TTY |
| Esztergálható max. átmérő ( mm ) |
300
|
300
|
300 |
| Elfordulás az ágy felett ( mm ) |
780
|
780
|
780 |
| Esztergálható hossz ( mm ) |
290
|
290
|
290 |
| Főorsó homlok ( főorsó / ellenorsó) |
A2 - 5 / A2 - 5
|
A2 - 6 / A2 - 5
|
A2 - 6 / A2 - 6 |
| Rúdáteresztés (mm) (főorsó / ellenorsó ) |
45 / 45
|
51 / 45
|
65 / 52 |
| Hidraulikus tokmány (mm) ( főorsó / ellenorsó ) |
170 / 170
|
210 / 170
|
254 / 210 |
| X mozgás ( mm ) |
185
|
185
|
185 |
| Z mozgás ( mm ) |
342
|
342
|
342 |
| Y mozgás ( mm ) |
+/- 40
|
+/- 40
|
+/- 40 |
