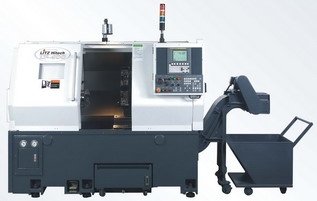

LT 400M, LT 500M
Az " LT - M" típusú CNC eszterga központok minden meghatározó szerkezeti eleme (állvány, ágy, alap- és keresztszán, és orsóház) nagyszilárdságú, feszültség-mentesített FC30 „Meehanite” öntvényből, a gondosan kiegyensúlyozott főorsó nagy-szilárdságú ötvözött acélból készült. Az állvány és ágy egyetlen öntvényt képeznek, a szokásosnál lényegesen nehezebbek és az erős kereszt-bordázat igen nagy merevséget ad a hatékony rezgés-csökkentés érdekében. Az ágy 30 fokos dőlésszöggel rendelkezik.
A főmotor ékszíj-hajtással működteti; az optimálisan megválasztott áttételi viszony maximális forgácsolási nyomatékot biztosít.
A főorsó mellső csapágyazása egy kétsoros hengergörgős- és két ferde hatásvonalú golyóscsapágy, hátul kétsoros hengergörgős csapágy. A csapágyak különleges pontosságú P4 minőségi osztályúak.
A „C”- tengelyként működtethető főorsót 0,001 fok osztással lépteti a főmotor, helyzetében tárcsafék rögzíti. „C”-„X”- és „C”-„Z” tengelyek mentén interpolálható. A „C”- tengely gyorsjárati fordulata 40 f/perc.
A főmotor ékszíj-hajtással működteti; az optimálisan megválasztott áttételi viszony maximális forgácsolási nyomatékot biztosít.
A főorsó mellső csapágyazása egy kétsoros hengergörgős- és két ferde hatásvonalú golyóscsapágy, hátul kétsoros hengergörgős csapágy. A csapágyak különleges pontosságú P4 minőségi osztályúak.
A „C”- tengelyként működtethető főorsót 0,001 fok osztással lépteti a főmotor, helyzetében tárcsafék rögzíti. „C”-„X”- és „C”-„Z” tengelyek mentén interpolálható. A „C”- tengely gyorsjárati fordulata 40 f/perc.
Műszaki adatok
Prospektus:
|
Géptípus
|
LT - 400 M
|
LT - 520 M
|
| Elforduló átmérő az ágy felett ( mm ) |
400
|
520
|
| Esztergálható max. átmérő ( mm ) |
320
|
400
|
| Esztergálható max. hossz ( mm ) |
530
|
710
|
| Rúdáteresztés ( mm ) |
52
|
78
|
| Gépi tokmány átmérője ( mm ) |
210
|
250
|
| Főorsó, főhajtás | ||
| Főorsófej külső kúpja |
A2 - 6
|
A2 - 8
|
| Főorsó átmenő furata ( mm ) |
63
|
88
|
| Fordulattartomány ( 1 / min ) |
30 - 4000
|
30 - 3500
|
| Főmotor telj. - 100% / 50% ( kW ) |
7,5 / 11
|
15 / 18,5
|
| Max. nyomaték a főorsón ( Nm ) |
59 / 78
|
150 / 185
|
| Szánrendszer | ||
| "Z" tengely mozgása ( mm ) |
530
|
710
|
| "X" tengely mozgása ( mm ) |
180
|
220
|
| tengelyek gyorsjárata ( m / min ) |
24
|
20
|
| Hidraulikus revolverfej | ||
| Szerszámhelyek száma |
12 db
|
12 db
|
| Működtető szervomotor telj ( kW) |
1
|
4
|
| Forgószerszám meghajtó motor telj. ( kW) |
3,7 / 5,5
|
3,7 / 5,5
|
| Max. nyomatéka ( Nm ) |
35
|
35
|
| Fordulatszáma ( 1/min ) |
10 - 5000
|
10 - 5000
|
| Befogható szerszám mérete ( mm ) |
25 x 25
|
25 x 25
|
| Fúrószerszám mérete ( mm ) |
40
|
40
|
| forgószerszámok mérettartománya ( mm ) |
2 - 20
|
2 - 20
|
| Programozható szegnyereg | ||
| Hüvely átmérője ( mm ) |
90
|
110
|
| Lökethossza ( mm ) |
100
|
150
|
| Hüvely kúpja ( Morse ) |
Mk 5
|
Mk 5
|
| Szegnyereg test mozgása ( mm ) |
435
|
580
|
| Gépsúly ( kg ) |
4300
|
5000
|
