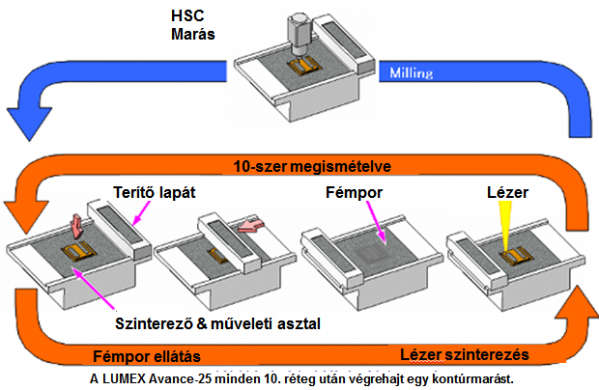

A Matsuura Lumex gépek a 3D porágyas fémnyomatást és a HSC marást egyesítik egy folyamatban. Az alkatrészek egy ciklikusan ismétlődő elemekből felépülő gyártási folyamat során készülnek el az 1. Ábrán látható módon. Elsőként az alkatrész alapját képező bázislapra egy 0,05 mm vastag réteget húz a gép a fémporból, amin aztán a szervo motorokkal vezérelt tükrön keresztül a nagyteljesítményű Fiber lézer elvégzi a szinterezést. Tíz réteg elkészülte után egy HSC kontúrmarás következik az így létrejött 0,5 mm vastag területen. A gyártás során ezek a lépések ismétlődnek, amíg az alkatrész teljesen el nem készül.
1.Fémpor felhordása a munkaasztalra
A fémpor rétegezése 0.05mm vastagságban egy speciális fej és simítóegység segítségével.
2.Lézeres szinterezés
A LUMEX Avance gépek fiber lézere rászinterezi az első réteget az általunk kiválasztott alapra. A gép megismétli a 0,05mm vastag rétegek felhordását és olvasztását összesen 10 alkalommal, egészen a 0,5mm anyagvastagság eléréséig.
Amint elérjük a 0.5 mm (0.019 in.) anyagvastagságot, a LUMEX Avance megkezdi a marási műveletet, amennyiben ez szükséges a munkadarab kialakításához.
3.Marás
A lineármotoros maróorsó lehetővé teszi 10 rétegenként a darab kontúrjának és felső síkjainak nagypontosságú megmunkálását.
A LUMEX Avance a munkadarab elkészültéig ismétli a szinterezési és marási műveleteket, az első rétegtől az utolsóig, függetlenül a kialakított felületek bonyolultságától, így semmilyen utólagos megmunkálásra, pl. szikraforgácsolásra nincs szükség a későbbiekben.
„Közbenső biztonsági marás” funkció
Ritka esetben a lézeres szinterezés során hullámos felület alakulhat ki. ami azt eredményezi, hogy a fémpor felhordása és simítása közben a fej közvetlenül érintkezhet a munkadarabbal. Ebben az esetben egy automatikus riasztási folyamat elindítja a „Közbenső biztonsági marás” funkciót, melynek során a LUMEX Avance megszakítja a szinterezést, elindítja a marót, amely megmunkálja a problémás felületet. Ezek után automatikusan folytatja a korábban megkezdett műveletet.
Automatikus szerszámcsere törött szerszám észlelése esetén
Ha a megmunkálás során a LUMEX Avance szerszámtörést, sérülést érzékel, kicseréli a sérült marót, majd automatikusan folytatja a korábban félbeszakított megmunkálást
Elérhető Matsuura alapanyagok
Anyag | Matsuura megnevezés |
Martenzites acél | Matsuura Maraging Ⅱ |
Ti-6Al-4V Titanium ötvözet | Matsuura Titanium 6Al4V |
Rozsdamentes 630 | Matsuura Stainless 630 |
Rozsdamentes 316L | Matsuura Stainless 316L |
Cobalt Chrome szuperötvözet | Matsuura Cobalt Chrome |
Nickel ötvözet 718 | Matsuura Nickel Alloy 718 |
Új! AISi10Mg | Új! Matsuura AISi10Mg |
