"FCL - Y" típusú ferdeágyas, ellenorsós CNC esztergaközpontok
Ön itt jár: Főoldal ACRAFCL-Y ellenorsós CNC esztergaközpontok

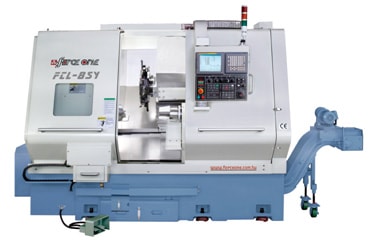

Y tengelyes CNC eszterga


Az " FCL - Y" típusú CNC eszterga-központok minden meghatározó szerkezeti eleme (állvány, ágy, alap- és keresztszán, és orsóházak) nagyszilárdságú, feszültségmentesített Meehanite öntvényből készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az ágy 45 fokos dőlésszögü. Az „X”- és „Z” -irányú vezetékek nagy merevségű gördülővezetékek, A „B” –irányú vezeték (ellen-orsóház) az öntvény saját anyagából kialakított „Meehanite” vezeték (u.n. „box-type” rendszer), a vele érintkező másik felület „ Turcite-B” műanyag-bevonatú.

Y tengely elmozdulása ±40mm (VDI 30) és ±50mm (VDI 40) esetén.

Mindegyik tipusnál "C" tengellyel, vagy anélkül.

Három gépkialakítás rendelhető:

"FCL 20Y, FCL 25Y és FCL35Y" típusjellel, egy orsóházzal és egy keresztszánnal/revolverfejjel

"FCL 15 TSY, FCL 20TSY és FCL 30 TSY" típusjellel két, egymással szemben elhelyezkedő orsóházzal és egy keresztszánnal/revolverfejjel

"FCL 15 TTY és FCL 20 TTY" típusjellel: két, egymással szemben elhelyezkedő orsóházzal és két, egymástól független keresztszánnal/revolverfejjel
